    一、概述


     综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说,就如体内的神经,它采用了一系列高质量的标准材料,以模块化的组合方式,把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合,经过统一的规划设计,综合在一套标准的布线系统中,将现代建筑的三大子系统有机地连接起来,为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败,选择一套高品质的综合布线系统是至关重要的。
  计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性,已不能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接,它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成,其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。

  二 、综合布线系统的特点
  相对于以往的布线,综合布线系统的特点可以概况为:
  实用性:实施后,布线系统将能够适应现代和未来通信技术的发展,并且实现话音、数据通信等信号的统一传输。
  灵活性:布线系统能满足各种应用的要求,即任一信息点能够连接不同类型的终端设备,如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。
  模块化:综合布线系统中除去固定于建筑物内的水平缆线外,其余所有的接插件都是基本式的标准件,可互连所有话音、数据、图象、网络和楼宇自动化设备,以方便使用、搬迁、更改、扩容和管理。
  扩展性:综合布线系统是可扩充的,以便将来有更大的用途时,很容易将新设备扩充进去。
  经济性:采用综合布线系统后可以使管理人员减少,同时,因为模块化的结构,工作难度大大降低了日后因更改或搬迁系统时的费用。
  通用性:对符合国际通信标准的各种计算机和网络拓扑结构均能适应,对不同传递速度的通信要求均能适应,可以支持和容纳多种计算机网络的运行。
  三 、综合布线系统的组成
  综合布线系统产品由各个不同系列的器件所构成,包括传输介质、交叉/直接连接设备、介质连接设备、适配器、传输电子设备、布线工具及测试组件。这些器件可组合成系统结构各自相关的子系统,分别起到各自功能的具体用途。
  四 、综合布线系统的结构
  根据国际标准ISO11801的定义,结构化布线系统可由以下系统组成:

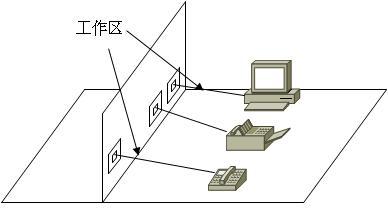

  1. 工作区子系统(Worklocation):



   目的是实现工作区终端设备与水平子系统之间的连接,由终端设备连接到信息插座的连接线缆所组成。工作区常用设备是计算机、网络集散器(Hub或Mau)、电话、报警探头、摄像机、监视器、音响等;

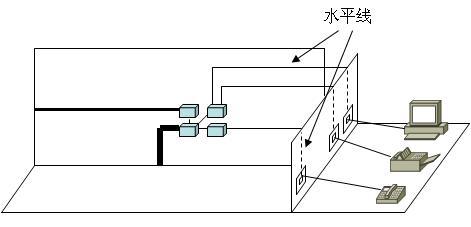

2. 水平子系统(Horizontal):






目的是实现信息插座和管理子系统(跳线架)间的连接,将用户工作区引至管理子系统,并为用户提供一个符合国际标准,满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始,经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP(非屏蔽双绞线),它能支持大多数现代通信设备。如果需要某些宽带应用时,可以采用光缆。信息出口采用插孔为ISDN8芯(RJ45)的标准插口,每个信息插座都可灵活地运用,并根据实际应用要求可随意更改用途。

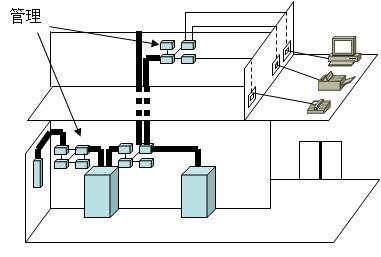

3. 管理子系统(Administration):




本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路,使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分楼层配线架(箱)IDF和总配线架(箱)MDF,IDF可安装在各楼层的干线接线间,MDF一般安装在设备机房。

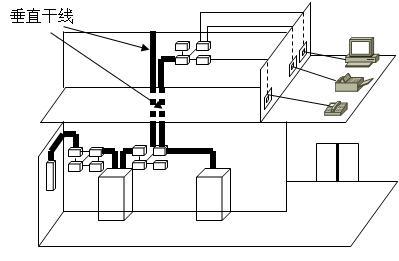

 4. 垂直干线子系统(Backbone):



线

目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接,是建筑物干线电缆的路由。 该子系统通常是两个单元之间,特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成,以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。

5. 设备室子系统(Equipment):




 设

本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成,作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器(Hub)、网络交换机(Switch)、程控交换机(PBX)、音响输出设备、闭路电视控制装置和报警控制中心等。

6. 建筑群子系统(Campus):




线

该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上,是结构化布线系统的一部分,支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成,常用介质是光缆。
  五 、综合布线与传统布线的比较
  对比传统布线,综合布线作为现代建筑的信息传输系统,其主要优点有:
  传统布线方式由于缺乏统一的技术规范,用户必须根据不同应用选择多种类型的线缆、接插件和布线方式,造成线缆布放的重复浪费,缺乏灵活性并且不能支持用户应用的发展而需要重新布线;综合布线系统集成传输现代建筑所需的话音、数据、视像等信息,采用国际标准化的信息接口和性能规范,支持多厂商设备及协议,满足现代企业信息应用飞速发展的需要。
  采用综合布线系统,用户能根据实际需要或办公环境的改变,灵活方便地实现线路的变更和重组,调整构建所需的网络模式,充分满足用户业务发展的需要;
  综合布线系统采用结构化的星型拓扑布线方式和标准接口,大大提高了整个网络的可靠性及可管理性,大幅降低系统的管理维护费用;
  模块化的系统设计提供良好的系统扩展能力及面向未来应用发展的支持,充分保证用户在布线方面的投资,提供用户长远的效益。
  综合布线系统较好地解决了传统布线方法存在的许多问题,提供了具有长远效益的先进可靠的解决方案。随着现代信息技术的飞速发展,综合布线系统将成为现代智能建筑不可缺少的基础设施。
  六、 综合布线系统的应用
  应用对象:
  ü 银行、证券交易所、宾馆饭店、商店等商务领域;
  ü 各大公司、贸易中心、综合办公楼等办公写字楼领域;
  ü 大学校园、各大公司建筑物群、政府机构等建筑物群领域;
  ü 各交通运输领域;
  ü 医院、急救中心等卫生及健康领域;
  ü 电信、邮政、新闻广播、电视、出版领域;
  ü 高级住宅、智能小区等居住领域。
  应用范围:
  由于综合布线系统主要是针对建筑物内部及建筑物群之间的计算机、通信设备和自动化设备的布线而设计的,所以布线系统的应用范围是满足于各类不同的计算机、通信设备、建筑物自动化设备传输弱电信号的要求。
  综合布线系统网络上传输的弱电信号有:
  ü 模拟与数字话音信号;
  ü 高速与低速的数据信号;
  ü 传真机等需要传输的图像资料信号;
  ü 会议电视等视频信号;
  ü 建筑物的安全报警和自动化控制的传感器信号等等。
  七、 综合布线的传输介质及选择
  1、认可的介质
  国际规范认可的介质可以单独使用也可以混合使用这些介质是
  100Ω非屏蔽双绞线缆
  50/125微米光缆在TIA 568-B标准(正在开发中)
  62.5/125微米光缆
  单模光纤50Ω同轴电缆或150Ω屏蔽A类双绞电缆在TIA 568-B标准
  目前综合布线中使用的电缆主要有两类,双绞铜缆和光缆。
  1) 铜缆
  (1) 50Ω的同轴电缆,适用于比较大型的计算机局域网。
  (2) 非屏蔽双绞线:分100Ω和150Ω两类。100Ω电缆又分3类、4类、5类、6类几种,150Ω双绞电缆只有5类一种。
  (3) 屏蔽双绞线,与非屏蔽双绞线一样,只不过在护套内增加了金属层。
  2)光缆
  (1) 62.5微米渐变增强型多模光纤
  光耦合效率高,光纤对准不太严格,需要较少的管理点和接头盒;对微弯曲损耗不太灵敏,符合FDDI标准。
  (2) 8.3微米突变型单模光纤常用于距离大于2000米的建筑群。
  2、屏蔽双绞线与非屏蔽双绞线的选择
  北美洲的绝大部分工程都采用非屏蔽系统。在欧洲的法国和德国十分推崇应用带屏蔽的双绞线,其市场占有率超过50%。而非屏蔽双绞线完全能支持市场上的高速网络应用,屏蔽线比非屏蔽线价格及安装成本均较高,线缆柔软性较差,对已经使用了金属走线管的工程,无必要选用屏蔽布线系统,但对干扰较大的场合,则应使用带屏蔽的双绞线。
